Увлажнение – методы и виды

Методы увлажнения

  • Влажность поддерживается специальными устройствами — увлажнителями.

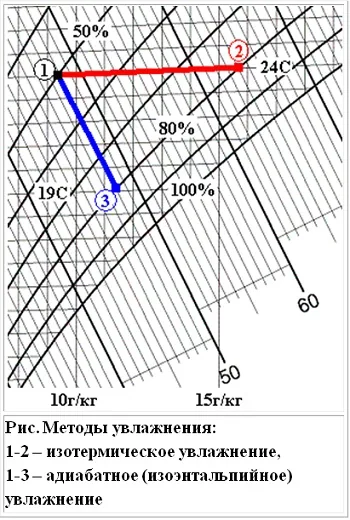

  • Они делятся на два принципиально разных типа, отличающихся методом увлажнения, — оно может быть адиабатное (изоэнтальпийное) или изотермическое (рис., линии 1–3 и 1–2 соответственно).

Адиабатное (изоэнтальпийное) увлажнение

Адиабатное увлажнение представляет собой процесс самого обычного испарения воды в окружающую среду. Именно так со временем испаряется вода в стакане, исчезают лужи на дорогах… Движущей силой процесса испарения является разность парциальных давлений водяного пара над поверхностью воды (где оно велико и практически равно давлению насыщенного пара) и в окружающем воздухе (где оно ниже, причем тем ниже, чем суше воздух). Эффективность адиабатного увлажнения зависит от площади влажной поверхности и скорости обдувающего ее воздуха. Поэтому элементы, с которых происходит испарение в использующих этот метод увлажнителях, представляют собой либо матерчатые или бумажные кассеты, либо пластиковые диски, по которым стекает вода. Эти элементы встраивают в воздуховод или обдувают отдельным вентилятором. С физической точки зрения происходит следующее: поток воздуха поглощает влагу, превращая ее в водяной пар. Процесс превращения воды в пар требует огромного количества энергии. Эту энергию воздух отдает воде, вследствие чего охлаждается. Общая же энергия системы (энтальпия) практически неизменна, поэтому процесс называется изоэнтальпийным (адиабатным).

На Id-диаграмме данный процесс изображается прямой линией вдоль изоэнтальпы вправо вниз (рис. 1). Адиабатный метод увлажнения применяется в испарительных, расщепляющих и ультразвуковых увлажнителях.

  • Испарительные увлажнители

В испарительных увлажнителях вода подается на специальную поверхность (как правило, бумажную или пластиковую), обдуваемую воздухом. При обдувании влага постепенно испаряется, тем самым увлажняя воздух.

  • Расщепляющие увлажнители

Расщепляющие увлажнители используют сжатый воздух или водяной насос высокого давления для расщепления воды на мелкие частицы, которые направляются в поток воздуха и легко испаряются.

  • Ультразвуковые увлажнители

Это самый современный тип увлажнителей. Здесь используется специальная мембрана, которая вибрирует с высокой частотой. Вода, попадающая на мембрану, мгновенно распыляется и превращается в облако из микрочастиц. Воздух, проходящий через это облако, эффективно поглощает влагу.

Отметим, что для последних двух типов увлажнителей необходима чистая вода во избежание загрязнения воздуха примесями. Многие производители, стремясь сделать расщепляющие и ультразвуковые увлажнители максимально безопасными для человека, оснащают их рядом функций, которые решают эту проблему.

Изотермическое увлажнение

Изотермическое увлажнение

  • Изотермическое увлажнение — это процесс смешения водяного пара с потоком воздуха.

Задачей увлажнителя является подготовка пара из воды, но на этот раз энергия, необходимая для превращения жидкости в газ, берется не из воздуха, а из электросети. В результате температура воздуха при увлажнении практически не изменяется (поэтому метод и называется изотермическим), а счет на электроэнергию вызывает легкое недоумение, ведь установка производительностью всего 1 л/ч потребляет 700 Вт, а увлажнение квартиры зимой требует около 3 кВт. На Id-диаграмме линия процесса направлена вдоль изотермы вправо (рис. 1). Изотермический метод увлажнения применяется в нагревательных, инфракрасных и электродных увлажнителях. С точки зрения терминологии отметим, что изотермические увлажнители часто называют пароувлажнителями, так как они в ходе своей работы генерируют пар. В свою очередь, адиабатные увлажнители называть пароувлажнителями нельзя.

  • Нагревательные увлажнители (Электродные увлажнители)

В нагревательных увлажнителях вода нагревается и вскипает в специальном бачке, а появляющийся при этом пар подается по шлангу в воздуховод, где равномерно распределяется посредством трубки с мелкими отверстиями по всей длине (парораспределителя). Генерируемый пар при этом должен быть перегрет, чтобы не конденсироваться на стенках шланга по пути к воздуховоду.

  • Инфракрасные увлажнители

Инфракрасные увлажнители схожи с нагревательными и отличаются лишь способом нагрева воды. В данном случае применяются лампы, греющие воду посредством инфракрасного теплового излучения.

  • Электродные увлажнители

Увлажнители электродного типа  для получения пара используют явление диссоциации воды — ее разложения под действием электрического тока. В бак с водой опускают два электрода — анод и катод и подают на них напряжение. Ток, проходя через воду, нагревает ее и превращает в пар.

Электродные пароувлажнители более эффективны, нежели нагревательные и инфракрасные. Кроме того, они гораздо безопаснее: в случае отсутствия воды электрическая цепь разрывается и увлажнитель автоматически отключается.



Плюсы, минусы и сферы применения

Как уже было сказано, основным отличием адиабатного увлажнения от изотермического является то, что в первом случае на испарение воды тратится энергия воздушного потока, вследствие чего он охлаждается, а во втором случае используется электроэнергия из сети. Следовательно, там, где охлаждение воздуха невыгодно, необходимо использовать изотермическое увлажнение.

Например, зимой в приточной вентиляции квартиры, офиса или административного здания воздух, забираемый с улицы, в абсолютной величине содержит мало воды, а потому после нагревания его влажность составляет всего 10–15 %. Увлажнение только что нагретого воздуха адиабатным методом охладит его и потребует очередного нагрева, что усложняет систему. Поэтому в этом случае рекомендуется использовать изотермические увлажнители. В то же время летом наружный воздух с температурой 28 °C и влажностью 35 % при помощи бытового или канального адиабатного увлажнителя может быть охлажден до вполне комфортной температуры 23 °C при влажности 60 %. Здесь следует отметить, что увлажнение после 60 % хотя и приводит к последующему снижению температуры воздуха, но не рекомендуется, так как высокая влажность вызывает ощущение духоты и дискомфорта. Еще одна сфера применения адиабатных увлажнителей — охлаждение воздуха, поступающего в конденсатор, для последующего максимально возможного снижения температуры конденсации в холодильном контуре. Такая необходимость возникает в жаркие дни и несет в себе сразу несколько преимуществ. Во первых, это позволяет избежать аварии холодильной установки по высокому давлению. Во вторых, снижение температуры конденсации на 1 °C увеличивает холодильную мощность на 3 %. Наконец, если адиабатное охлаждение воздуха для конденсатора было заложено на стадии проектирования установки, то это позволит сэкономить на капитальных вложениях: потребуется менее мощный конденсатор или драйкулер. Данная система может использоваться в конденсаторах чиллеров, в компрессорно-конденсаторных блоках, выносных конденсаторах, а также в драйкулерах и других охладителях рабочего вещества (воды, раствора гликоля, хладагента) наружным воздухом.
